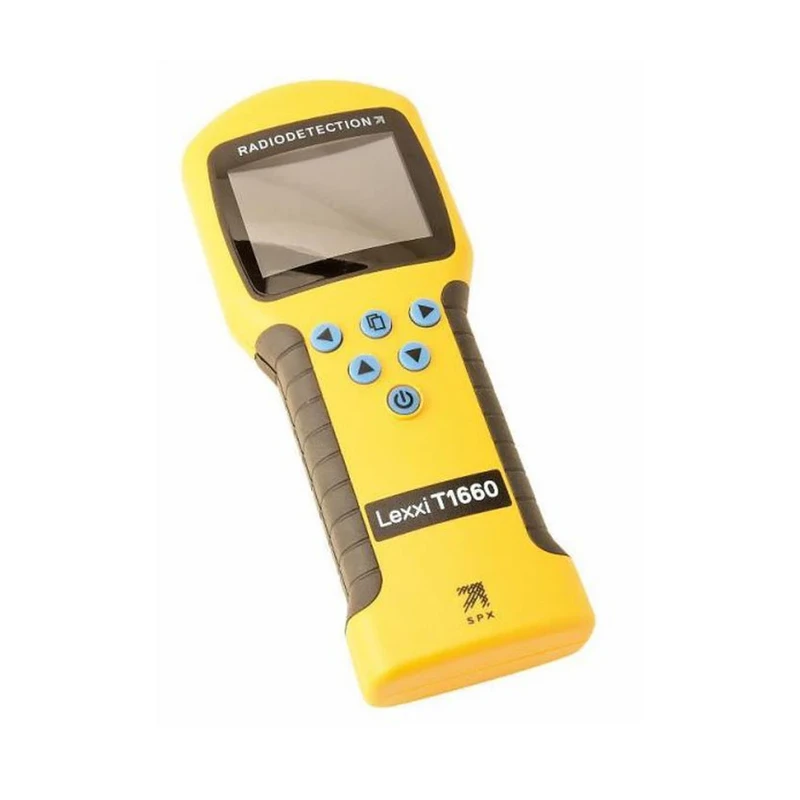

Рефлектометр кабельных линий Radiodetection Lexxi T1660 обеспечивает непревзойденное сочетание производительности, удобства использования и экономии. Radiodetection создал Lexxi T1660, взяв удобную для пользователя эргономику для пользователей от моделей Riser Bond Model 1550 и Bicotest Lexxi T810 и установив уникальную платформу TDR и 3,5-дюймовый цветной дисплей с подсветкой. Результатом этого является тестер кабеля, точность и разрешающая способность которого в 1% дает техническим специалистам необходимый инструмент для быстрого и точного определения неисправностей на кабельных линиях.
Lexxi T1660 подходит для анализа всех металлических типов кабелей, состоящих как минимум из двух металлических жил, одной из которых может быть броня или экран. Типы кабелей включают кабели: телевидения, витая пара, интернет и даже кабели питания низкого напряжения. Lexxi T1660 поставляется с комплектом 100-миллиметровых соединительных кабелей с зажимами "крокодилами" в стандартной комплектации. Ряд дополнительных подключаемых модулей позволяет адаптировать его к требованиям широкого круга отраслей и применений, а модуль блокирующего фильтра позволяет безопасно анализировать трехфазные сетевые кабели под напряжением. Lexixi T1660 от Radiodetection предлагает инновации и экономичность, что позволяет повысить производительность диагностических работ.
Ручной локатор неисправностей кабелей Lexxi это времяимпульсный рефлектометр (Time Domain Reflectometry - TDR). Принцип работы заключается в следующем. Электрические импульсы подаются в кабель, часть энергии импульсов будет отражаться от различного рода нарушений однородности кабеля или его повреждений и возвращаться назад в прибор. Нарушение однородности кабеля обычно имеет место в точках соединения кабелей, при изменении типа кабеля или на дальнем конце тестируемого кабеля, в то время, как типичные повреждения кабеля представляют собой короткие замыкания, обрывы цепи или места соединений с высоким сопротивлением. Эти импульсы распространяются с определенной скоростью, которая зависит от вида изоляции между двумя проводниками. Информация на экране дисплея локатора Lexxi отображается в форме следа, где отраженные сигналы показаны как отклонения от горизонтальной линии. Кроме того, с левой стороны экрана отображается вводимый в кабель импульс.
Кабельный локатор Lexxi вы можете использовать для тестирования практически любого типа кабеля, состоящего из двух и более металлических элементов — одним из которых может быть металлическая оплетка или экран кабеля. Прибор поставляется с одной из четырех опций использования тестовых проводов для оптимизации процесса измерения в кабелях витая пара сопротивлением 100 Ом, в коаксиальных кабелях сопротивлением 75 Ом или 50 Ом, либо в силовых кабелях сопротивлением 25 Ом. Провод для тестирования силовых кабелей защищен предохранителем и имеет блокирующий фильтр, позволяющий работать с кабелями, находящимися под напряжением до 600 В (эффективное значение или пик напряжения постоянного тока). Прибор имеет максимальный диапазон измерения 6 000 метров.
Технические характеристики
Диапазоны локации (номинально):
|
7, 15, 30, 60, 120, 250, 500, 1 000, 2 000, 3 000, 6 000 м
|
Погрешность:
|
± 1% от диапазона
|
Разрешающая способность:
|
± 1% от диапазона
|
Скорость распространения:
|
Изменяется в пределах от 0,2 до 0,99
Последнее из использованных чисел автоматически запоминается
|
Усиление:
|
Автоматическое по вертикали
|
Параметры импульса:
|
Длительность:
|
От 3 nсек до 3 mсек, выбирается в соответствии с диапазоном
|
Амплитуда:
|
5 В номинальная без нагрузки
|
Выходной импеданс:
|
25 Ω, 50 Ω, 75 Ω, 100 Ω; выбирается переключателем
|
Регулирования баланса:
|
Не требуется
|
Выход:
|
Разъемы для подключения:
|
2 x 4 мм на высоте 19 мм
|
Защита:
|
Прибор не выходит из строя при подаче на его вход напряжения 250 В (эффективное значение) переменного тока. Однако, по причине безопасности НЕ следует работать при этих условиях. Для обеспечения безопасного использования прибора при тестировании кабелей под напряжением ДОЛЖЕН применяться тестовый провод с предохранительным блокирующим фильтром.
|
Дисплей:
|
Тип:
|
Цветной жидкокристаллический с подсветкой, разрешение 328 x 256 пикселей, размер 3,5 дюйма
|
Курсор:
|
Одна вертикальная линия
|
Режимы (реальное время):
|
Трассировка отдельной линии
Выбор типа кабеля (установка скорости распространения, по умолчанию алгоритма усиления и величины импеданса)
Контрастность экрана с автоматической температурной компенсацией
Настройка скорости распространения
|
Питание:
|
6 алкалиновых АА батарей LR6
|
Рабочая температура:
|
От -20°С до +50°С
|
Температура хранения:
|
От -30°С до +70°С
|
Относительная влажность:
|
93% при +40°С
|
Степень защиты:
|
IP54
|
Размеры:
|
250 x 100 x 55 мм
|
Вес:
|
600 г (включая батареи, без проводов)
|
Комплектация:
- Рефлектометр Lexxi T1660
- Сумка для переноски
- Инструкция по эксплуатации
- Провода для подключения с зажимами типа "крокодил".
