Генератор Ridgid ST510 б/у

Особенности работы устройства RIDGID SeekTech

В основе трассопоискового генератора RIDGID SeekTech ST510 и других марок бренда лежит использование электромагнитной индукции. Речь про появление тока в замкнутом проводнике при изменении уровня и направления потока. Вокруг протяженного кабеля либо трубопровода возникает переменное электромагнитное поле, которое фиксируется локатором, имеющим ферритовые антенны. При этом катушка излучателя RIDGID st 510 и других моделей возбуждается при определенной частоте целевого сигнала, а затем отображается на дисплее у локатора. Непосредственно поиск подземных коммуникаций может вестись тремя способами:

• Прямое непосредственное подключение через штатные зажимы и провода, которые присоединяют к точке заземления либо разыскиваемому проводнику (подобный вариант удобен для применения в случаях, когда коммуникации не находятся под напряжением и есть непосредственный удобный доступ к ним).
• Индукционный режим, когда на земле размещают генератор сигналов на месте предполагаемого пролегания, который воздает поле и наводит ток в стальной трубе, силовом проводе или ином виде коммуникаций. Этот метод доступен при отсутствии прямого соединения с целевым проводником, что позволяет использовать его в случае, когда невозможно добраться до него через смотровой колодец или заземление.
• Индукционный режим с применением специальных клещей (они поставляются отдельно в качестве дополнительной опции), которые охватывают целевой трубопровод или иной проводник диаметром до 100 мм, предотвращая контакт металла с металлом. Подобный вариант актуален при наличии прямого доступа к магистрали, но одновременно нет возможности применять непосредственное подключение на изолированном силовом или ином кабеле.

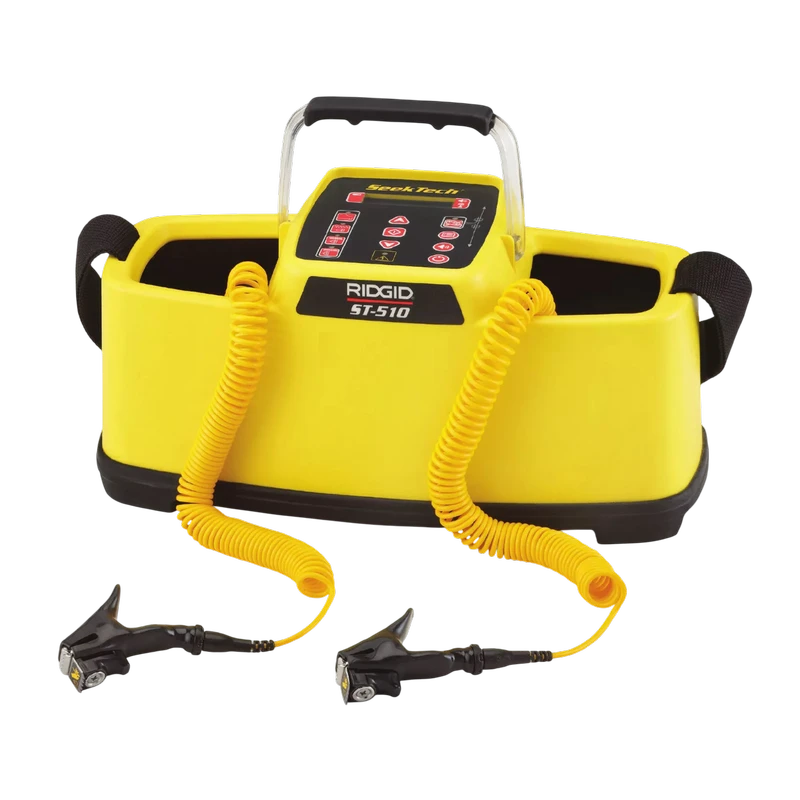

Особенности генератора модели RIDGID SeekTech ST510

Использование модели имеет несколько преимуществ:

• удобство и простота при работе с ним за счет малого веса (всего 4,1 кг вместе с батареями);
• возможность питания от штатной однофазной сети;
• наличие двух проводов 7,62 м с зажимами для подключения;
• доступность регулировки уровня мощности выходного сигнала RIDGID SeekTech ST510 в пределах 10 Вт;
• выбор среди 27 частот генерации для учета специфики использования (возможно подключение частот для других производителей);
• наличие встроенного дисплея для визуальной наглядной обратной связи (ОС) по размеру силы тока и сопротивлению целевой магистрали;
• наличие акустической ОС;
• совместимость с любым оборудованием RIDGID и других производителей.

Модель можно отнести к категории универсальных для поиска коммуникаций под землей за счет нескольких особенностей:

• возможность обнаружения сетей любого типа (стальные и чугунные трубы, иловые и телефонные кабели);
• передача электромагнитной частоты в активном и пассивном режимах;
• высокий уровень качества цепи перед началом процедуры поиска;
• совместимость с трассоискателями RIDGIT и других производителей;
• идеальный с практической точки зрения передатчик для проведения трассировки.

Особенности выбора частот для генератора RIDGID SeekTech ST510

Линейка частот генерации электромагнитного поля включает 128 Гц, 1 кГц, 8 кГц, 33 кГц, 93 кГц и так далее. Непосредственно выбор конкретной из них идет в соответствии со следующими правилами:

• чем ниже уровень, тем больше будет распространяться наведенный на коммуникации ток;
• чем ниже частота, тем меньше возникает сторонних наведенных помех на экране трассопоискового локатора;
• чем выше частота, тем больше вероятность, что ток будет наведен и на соседние коммуникации (актуально для плотной городской застройки, где под землей множество трубопроводов и кабелей);
• чем выше частота, тем лучше выполнять на RIDGID SeekTech поиск коммуникаций с большими значениями сопротивления (трубы из чугуна или с изолированными фланцами, кабели систем связи).
